- Auf Kundewunsch können die elastischen Faltenbälge auch mit schützenden Lamellen, in diversen Formen an einer oder mehrerer Seiten versehen werden.
- Gegebenenfalls können die Faltenbälge hitzebeständig angefertigt werden
Types elastische Faltenbälge mit Lamellen
Nach konstruktiven Anforderungen liefern wir vier verschiedene Ausführungen - sog. Konzept SAMURAI:
- FASTAF (feste Lamellen)
- FASTAC (feste Lamellen)
- FASTAM (bewegliche Lamellen)
- FASTLAP (bewegliche Lamellen)
Bei der Ausführung FASTAF und FASTAC ist auch die Variante mit Lamellen an jeder zweiten Falte möglich.
Die Abmessungen der einzelnen Types Faltenbälge
FASTAF
| FB v mm | FAZ v mm | FZD v mm | X v mm | Y v mm |
| 17,5 | 20 | 4 | 20 | 40 |
| 20 | 25 | 5 | 20 | 45 |
| 25 | 32 | 5 | 20 | 50 |
| 30 | 35 | 5 | 20 | 70 |
| 35 | 45 | 5 | 20 | 75 |
| 40 | 60 | 5 | 20 | 90 |
| 45 | 65 | 5 | 20 | 95 |
| 50 | 75 | 5 | 20 | 110 |
FASTAC, FASTAF – 2 Falten
| FB v mm | 2FAZ v mm | 2FZD v mm | Y v mm |
| 15 | 40 | 5–10 | 65 |
| 17,5 | 45 | 5–10 | 75 |
| 20 | 55 | 5–10 | 75 |
| 25 | 70 | 5–10 | 90 |
| 30 | 85 | 5–10 | 105 |
| 35 | 100 | 5–10 | 120 |
| 40 | 125 | 5–10 | 155 |
FASTAM, FASTLAP
| FB v mm | FAZ v mm | FZD v mm | X v mm |
| 17,5 | 22 | 4 | 50 |
| 20 | 30 | 5 | 50 |
| 25 | 38 | 5 | 65 |
| 30 | 48 | 5 | 75 |
| 35 | 55 | 5 | 85 |
| 40 | 65 | 5 | 85 |
| 45 | 75 | 5 | 100 |
| 50 | 85 | 5 | 110 |
Erläuterungen der Abkürzungen
| FAZ | Breite der Faltenausdehnung |
| 2FAZ | Jedes Lamellenblech schützt zwei Falten |
| FB | Faltenbreite |
| FZD | Breite des Zusammendrückens der Falte |
| X | Horizontaler Platzbedarf für Lamellen |
| Y | Vertikaler Platzbedarf für Lamellen |

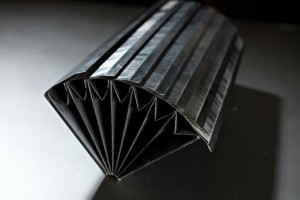

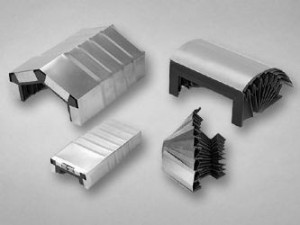

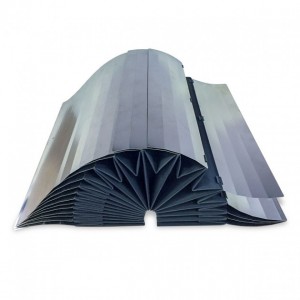

Galerie
Herunterladen
Elastische Faltenbälge mit Lamellen – Konstruktionsinformationen
